Hệ thống CCTV là gì?

Hệ thống CCTV (Closed-Circuit Television) là hệ thống truyền hình ảnh trong một phạm vi kiểm soát, sử dụng camera và các thành phần liên quan để ghi nhận, truyền tải, xử lý, lưu trữ, hiển thị và truy xuất hình ảnh/video phục vụ giám sát.

Nói đơn giản:

Camera tạo ra hình ảnh; hệ thống CCTV biến hình ảnh đó thành dữ liệu có thể quan sát, lưu trữ và truy xuất.

Một hệ thống CCTV hoàn chỉnh thường không chỉ gồm camera mà còn có:

Camera → Kết nối → Xử lý → Lưu trữ → Hiển thị → Quản lý → Truy xuất

Với doanh nghiệp, CCTV thường là một thành phần trong hệ thống Security Monitoring và có thể được tích hợp với các hệ thống khác như kiểm soát ra vào, báo động, LPR/ANPR hoặc nền tảng quản trị an ninh.

CCTV khác camera như thế nào?

Đây là điểm cần phân biệt ngay từ đầu.

Camera là một thiết bị ghi nhận hình ảnh.

CCTV là một hệ thống gồm nhiều thành phần phối hợp để đưa hình ảnh từ hiện trường đến người sử dụng và phục vụ việc lưu trữ, quản lý, truy xuất.

Có thể hình dung:

Do đó:

Camera ≠ Hệ thống CCTV ≠ Hệ thống giám sát an ninh ≠ Quản trị an ninh.

Đây cũng là cách tiếp cận quan trọng khi doanh nghiệp lập kế hoạch đầu tư công nghệ an ninh.

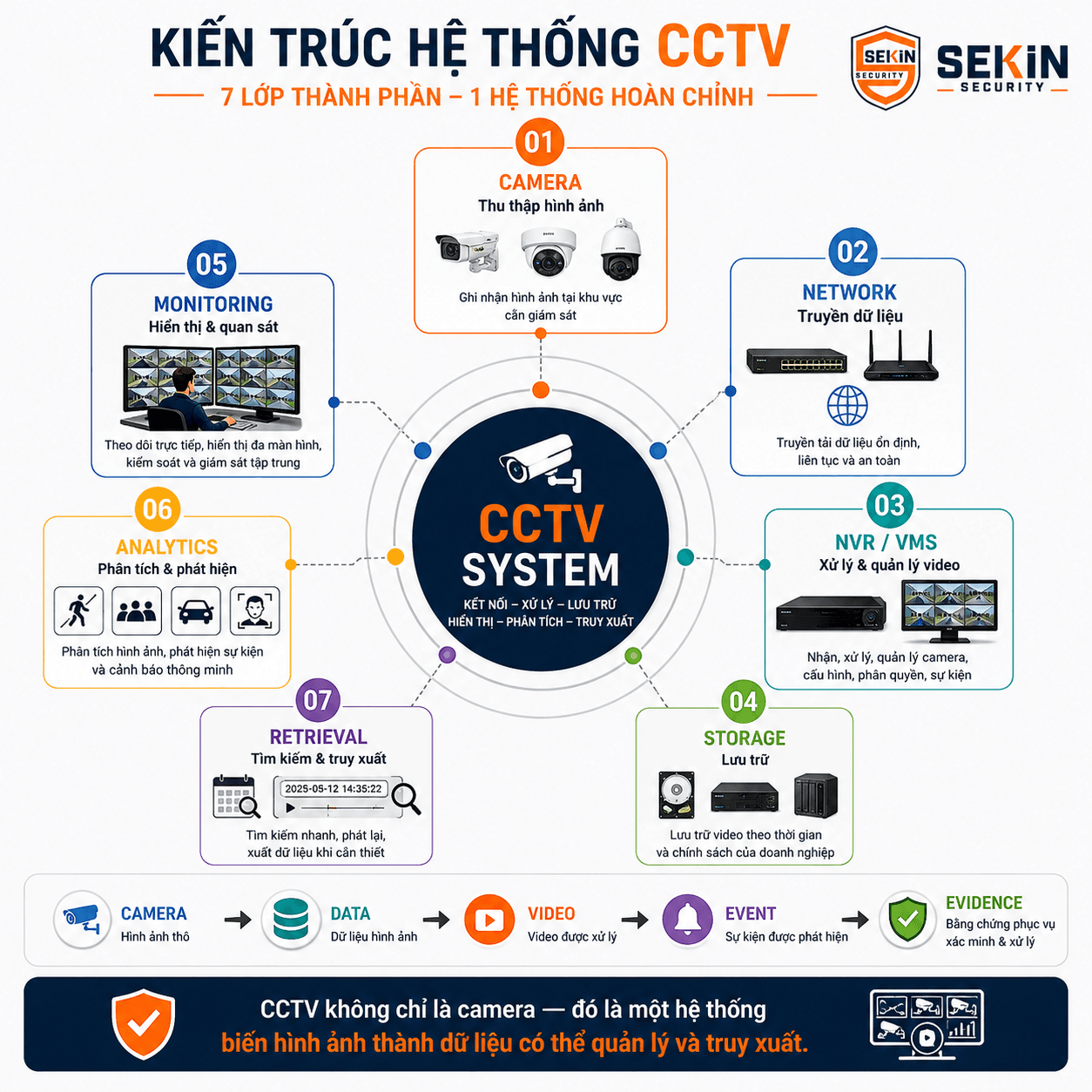

Hệ thống CCTV gồm những thành phần nào?

Một hệ thống CCTV có thể được thiết kế với quy mô rất khác nhau, nhưng về kiến trúc cơ bản thường gồm các nhóm sau.

1. Camera

Camera là lớp thu thập hình ảnh tại hiện trường.

Tùy mục tiêu giám sát, doanh nghiệp có thể sử dụng:

• Camera cố định.
• Dome Camera.
• Bullet Camera.
• PTZ Camera.
• Camera hồng ngoại.
• Camera có WDR.
• Camera AI/Video Analytics.
• Camera chuyên dụng cho LPR/ANPR.
• Camera nhiệt trong một số môi trường đặc thù.

Việc lựa chọn camera không nên bắt đầu bằng câu hỏi:

“Camera nào có nhiều megapixel nhất?”

Mà nên bắt đầu bằng:

“Khu vực này cần quan sát điều gì?”

Ví dụ:

• Cổng xe → cần quan sát phương tiện và biển số.
• Cổng người → cần nhận diện người và kiểm soát luồng ra vào.
• Kho → cần quan sát hàng hóa và các điểm giao nhận.
• Hành lang → cần phát hiện chuyển động và hành vi bất thường.
• Khu vực rộng → có thể cần PTZ hoặc thiết kế nhiều camera cố định.

2. Hạ tầng mạng và truyền dẫn

Camera phải truyền dữ liệu về hệ thống xử lý và lưu trữ.

Các thành phần có thể bao gồm:

• Network Switch.
• PoE Switch.
• Router.
• Cáp mạng.
• Fiber Optic.
• Wireless Network trong một số trường hợp.
• Internet/VPN đối với hệ thống giám sát từ xa.

Đối với CCTV IP, hạ tầng mạng có ảnh hưởng trực tiếp đến:

• Băng thông.
• Độ ổn định.
• Độ trễ.
• Khả năng mở rộng.
• Khả năng truyền video từ nhiều camera.

Vì vậy, thiết kế mạng CCTV phải được xem là một phần của thiết kế hệ thống, không phải phần phụ sau khi lắp camera.

3. Thiết bị ghi hình

Trong các hệ thống CCTV truyền thống, thiết bị ghi hình thường là:

DVR — Digital Video Recorder

Trong hệ thống camera IP, phổ biến hơn là:

NVR — Network Video Recorder

Thiết bị ghi hình có nhiệm vụ tiếp nhận luồng video từ camera và thực hiện các chức năng như:

• Ghi hình.
• Quản lý camera.
• Tìm kiếm video.
• Phát lại.
• Quản lý lưu trữ.
• Một số chức năng phân tích hoặc cảnh báo.

4. VMS — Video Management System

VMS là phần mềm quản lý video, cho phép quản lý hệ thống camera tập trung.

Một VMS có thể cung cấp:

• Live View.
• Playback.
• Camera Management.
• User Management.
• Event Management.
• Video Search.
• Alarm Management.
• Video Analytics.
• Reporting.
• Integration.

Với hệ thống doanh nghiệp lớn, VMS có vai trò đặc biệt quan trọng vì số lượng camera có thể lên tới hàng trăm hoặc hàng nghìn thiết bị.

5. Lưu trữ

Video cần được lưu trữ trong khoảng thời gian phù hợp với mục tiêu vận hành và yêu cầu của doanh nghiệp.

Các phương án có thể bao gồm:

• HDD trong NVR.
• Server Storage.
• NAS.
• SAN.
• Cloud hoặc Hybrid Storage.

Dung lượng lưu trữ phụ thuộc vào nhiều yếu tố:

Số camera + độ phân giải + bitrate + FPS + thời gian lưu + chế độ ghi hình

Ví dụ, camera ghi liên tục 24/7 sẽ tạo ra lượng dữ liệu lớn hơn đáng kể so với camera chỉ ghi khi phát hiện sự kiện.

6. Màn hình và thiết bị hiển thị

Đây là lớp giúp nhân viên vận hành quan sát hệ thống.

Có thể gồm:

• Monitor.
• Video Wall.
• Workstation.
• Control Room Display.

Tuy nhiên, màn hình lớn không đồng nghĩa với giám sát tốt.

Nếu một nhân viên phải theo dõi hàng trăm camera cùng lúc mà không có cơ chế phân loại sự kiện và cảnh báo, khả năng bỏ sót sự kiện vẫn rất cao.

7. Phân tích hình ảnh và cảnh báo

Các hệ thống CCTV hiện đại có thể bổ sung Video Analytics để tự động phát hiện một số sự kiện.

Ví dụ:

• Phát hiện xâm nhập.
• Phát hiện vượt hàng rào ảo.
• Phát hiện tụ tập.
• Phát hiện vật thể bị bỏ lại.
• Phát hiện vật thể bị lấy đi.
• Phát hiện người đi vào khu vực hạn chế.
• Nhận diện biển số.
• Một số chức năng nhận diện/đối chiếu theo thiết kế hệ thống.

Điều này chuyển CCTV từ:

“ghi hình để xem lại”

sang:

“phát hiện sự kiện để hỗ trợ phản ứng”.

Nguyên lý hoạt động của hệ thống CCTV

Về bản chất, CCTV vận hành theo một chuỗi dữ liệu:

GHI NHẬN → TRUYỀN DỮ LIỆU → XỬ LÝ → LƯU TRỮ → HIỂN THỊ → PHÁT HIỆN → XÁC MINH → HÀNH ĐỘNG

Có thể chia thành 5 giai đoạn chính.

Giai đoạn 1: Camera ghi nhận hình ảnh

Camera thu nhận hình ảnh tại khu vực cần giám sát.

Hình ảnh có thể được ghi liên tục hoặc theo sự kiện tùy thiết kế.

Giai đoạn 2: Truyền dữ liệu

Đối với camera IP, dữ liệu video được truyền qua hạ tầng mạng về thiết bị xử lý hoặc máy chủ.

Giai đoạn 3: Xử lý và lưu trữ

Video được xử lý, quản lý và lưu trữ thông qua NVR, VMS hoặc hệ thống server/storage.

Giai đoạn 4: Phát hiện và xác minh

Nhân viên giám sát có thể:

• Theo dõi trực tiếp.
• Nhận cảnh báo.
• Kiểm tra video.
• Xem lại lịch sử.
• Đối chiếu các camera khác.

Nếu CCTV được tích hợp với hệ thống Access Control hoặc Alarm, sự kiện từ các hệ thống có thể được liên kết để hỗ trợ xác minh.

Giai đoạn 5: Phản ứng và truy xuất

Khi phát hiện sự kiện bất thường, thông tin từ CCTV có thể được chuyển thành cơ sở để:

• Xác minh.
• Điều phối lực lượng.
• Xử lý sự cố.
• Lập báo cáo.
• Truy xuất bằng chứng.
• Phân tích nguyên nhân.
• Cải thiện biện pháp kiểm soát.

Do đó, giá trị của CCTV không kết thúc ở việc ghi hình.

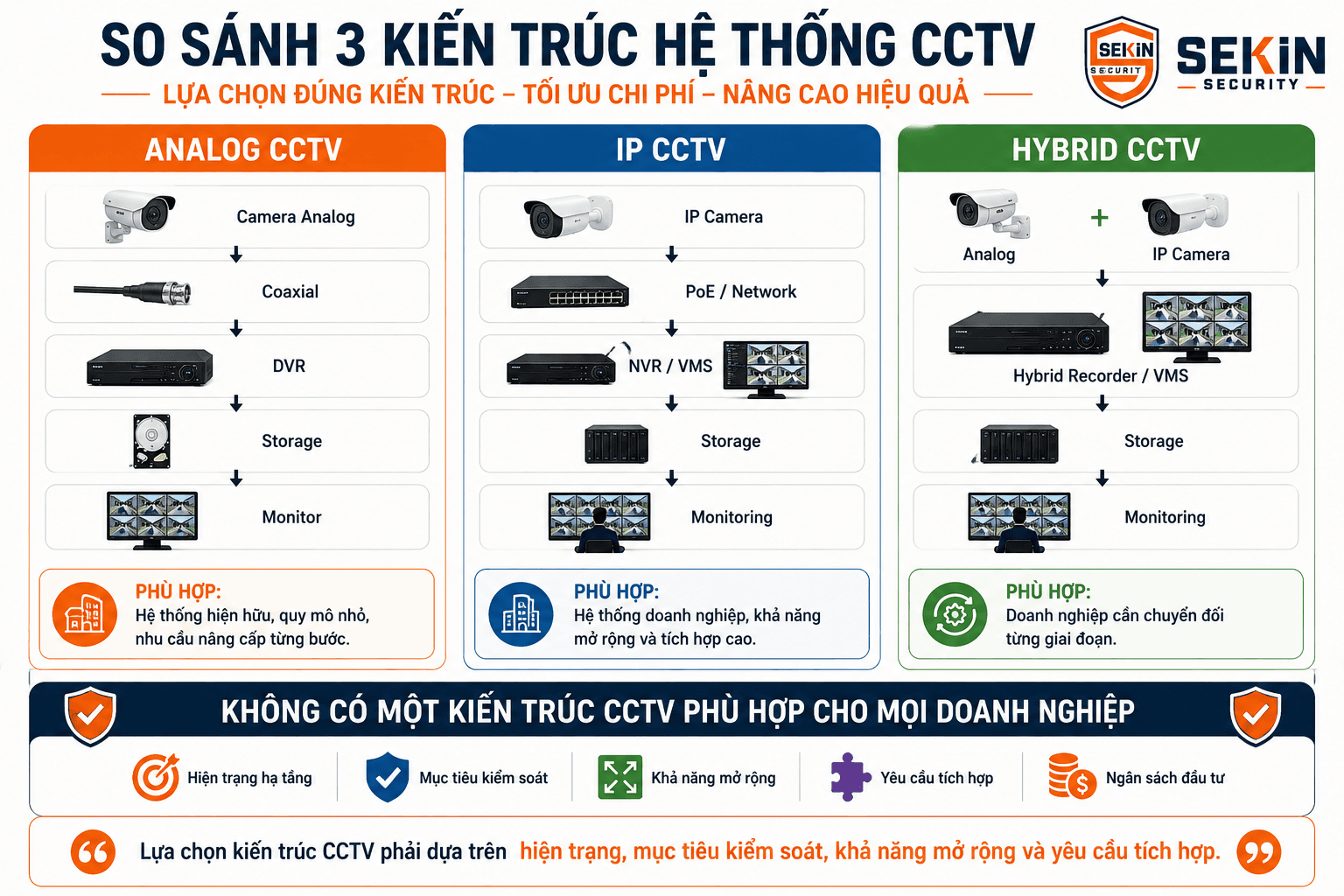

Các loại hệ thống CCTV phổ biến

CCTV Analog

Hệ thống camera analog truyền thống thường sử dụng camera analog kết nối với DVR.

Ưu điểm:

• Kiến trúc tương đối đơn giản.
• Có thể tận dụng một phần hạ tầng cáp hiện hữu.
• Chi phí phù hợp với một số hệ thống nhỏ.

Hạn chế:

• Khả năng mở rộng và tích hợp thường hạn chế hơn hệ thống IP.
• Khả năng quản lý tập trung phụ thuộc vào thiết bị.
• Khó đáp ứng một số yêu cầu phân tích nâng cao.

CCTV IP

Camera IP truyền dữ liệu thông qua mạng IP.

Kiến trúc cơ bản:

IP Camera → Network → NVR/VMS → Storage → Monitoring

Ưu điểm:

• Dễ mở rộng.
• Hỗ trợ độ phân giải cao.
• Dễ tích hợp với hệ thống mạng và phần mềm.
• Phù hợp với các hệ thống doanh nghiệp.
• Hỗ trợ nhiều chức năng phân tích và quản lý tập trung.

Đây là kiến trúc phổ biến trong nhiều hệ thống CCTV doanh nghiệp hiện đại.

CCTV Hybrid

Hệ thống Hybrid kết hợp camera analog và IP.

Mô hình này thường được sử dụng khi doanh nghiệp muốn:

• Tận dụng hệ thống hiện hữu.
• Nâng cấp từng phần.
• Giảm chi phí chuyển đổi ngay lập tức.
• Từng bước chuyển sang kiến trúc IP.

CCTV doanh nghiệp khác CCTV gia đình như thế nào?

Sự khác biệt quan trọng nhất không nằm ở việc camera “cao cấp” hay “rẻ tiền”, mà nằm ở mục tiêu, quy mô và yêu cầu quản trị an ninh.

Đối với doanh nghiệp, CCTV cần được thiết kế như một hệ thống, thay vì chỉ là tập hợp camera.

CCTV có thể tích hợp với những hệ thống nào?

Một trong những giá trị lớn nhất của CCTV hiện đại là khả năng tích hợp.

CCTV + Access Control

Ví dụ:

Một người sử dụng thẻ để mở cửa → hệ thống ghi nhận sự kiện → camera tương ứng hiển thị hình ảnh → nhân viên có thể đối chiếu.

Điều này giúp liên kết: AI/Access Event + Video Evidence

CCTV + Alarm

Khi cảm biến hoặc hệ thống báo động phát hiện sự kiện, camera có thể được kích hoạt để kiểm tra khu vực liên quan.

CCTV + LPR/ANPR

Camera nhận diện biển số có thể được sử dụng tại:

• Cổng doanh nghiệp.
• Bãi xe.
• Nhà máy.
• Kho logistics.
• Khu vực kiểm soát phương tiện.

CCTV + VMS

VMS đóng vai trò nền tảng quản lý tập trung, giúp doanh nghiệp quản lý nhiều camera và nhiều nguồn dữ liệu trong một môi trường thống nhất.

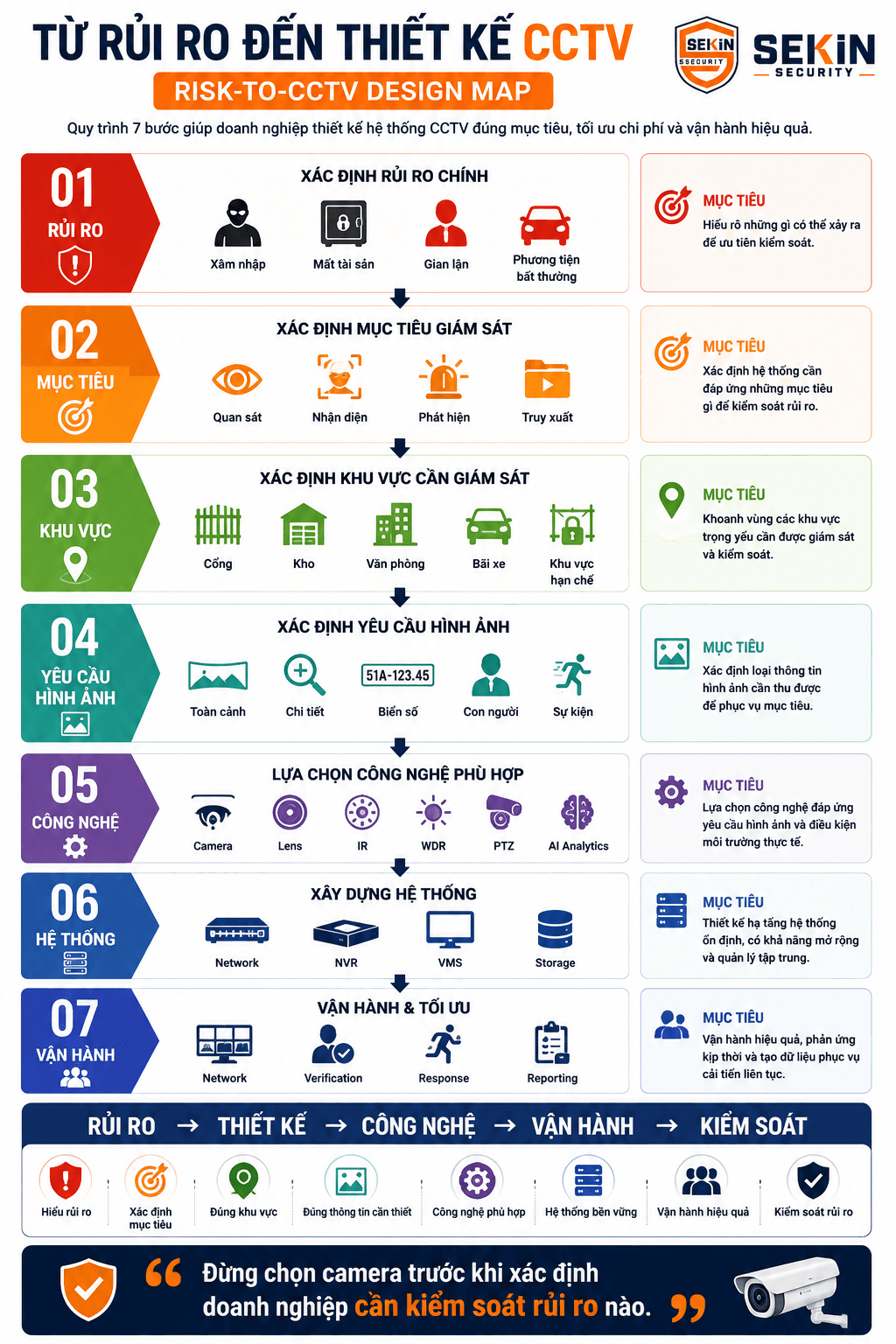

Doanh nghiệp nên lựa chọn CCTV như thế nào?

Một sai lầm phổ biến là bắt đầu bằng việc hỏi:

“Nên mua camera bao nhiêu megapixel?”

Cách tiếp cận tốt hơn là bắt đầu từ rủi ro và mục tiêu kiểm soát.

Bước 1: Xác định khu vực cần bảo vệ

Ví dụ:

• Cổng chính.
• Cổng phụ.
• Kho.
• Văn phòng.
• Khu vực sản xuất.
• Bãi xe.
• Khu vực hạn chế.
• Khu vực giao nhận.

Bước 2: Xác định cần quan sát điều gì

Cần xác định rõ:

• Người?
• Phương tiện?
• Biển số?
• Hàng hóa?
• Hoạt động?
• Khu vực?
• Sự kiện bất thường?

Bước 3: Xác định yêu cầu hình ảnh

Không phải mọi khu vực đều cần cùng một loại camera.

Ví dụ:

Nhận diện biển số khác với quan sát tổng thể.

Nhận diện khuôn mặt khác với phát hiện người xuất hiện.

Quan sát kho khác với quan sát cổng xe.

Bước 4: Xác định thời gian lưu trữ

Cần xác định:

• Ghi liên tục hay theo sự kiện?
• Lưu bao nhiêu ngày?
• Có cần backup không?
• Có cần lưu trữ tập trung không?

Bước 5: Xác định nhu cầu tích hợp

Nếu doanh nghiệp đã có:

• Access Control.
• Alarm.
• LPR/ANPR.
• Control Room.
• VMS.

thì nên xem xét khả năng tích hợp ngay từ giai đoạn thiết kế.

Bước 6: Xác định yêu cầu vận hành

Đây là yếu tố thường bị bỏ qua.

Một hệ thống CCTV tốt phải trả lời được:

Ai theo dõi?

Theo dõi bằng cách nào?

Khi phát hiện bất thường thì ai phản ứng?

Sự kiện được ghi nhận ở đâu?

Ai được quyền truy cập dữ liệu?

Nếu không có câu trả lời, doanh nghiệp có thể sở hữu một hệ thống camera tốt nhưng vẫn có năng lực giám sát thấp.

Những sai lầm thường gặp khi triển khai CCTV

Chỉ tập trung vào số lượng camera

Nhiều camera không đồng nghĩa với khả năng kiểm soát tốt.

Điều quan trọng là: Coverage + Image Quality + Monitoring + Response

Chỉ quan tâm đến độ phân giải

Độ phân giải là một yếu tố, nhưng không phải yếu tố duy nhất.

Hiệu quả hình ảnh còn phụ thuộc vào:

• Góc nhìn.
• Khoảng cách.
• Ánh sáng.
• WDR.
• Ống kính.
• Vị trí lắp đặt.
• Điều kiện môi trường.

Không tính toán lưu trữ

Đây là một trong những lỗi kỹ thuật phổ biến.

Camera có độ phân giải cao và bitrate lớn sẽ tạo ra lượng dữ liệu đáng kể.

Nếu không tính toán trước, doanh nghiệp có thể gặp tình trạng:

Camera tốt nhưng không đủ thời gian lưu trữ.

Không thiết kế hệ thống mạng

Đối với CCTV IP, mạng là một phần của hệ thống.

Thiết kế không phù hợp có thể gây:

• Mất kết nối.
• Lag hình.
• Packet loss.
• Gián đoạn ghi hình.
• Khó mở rộng.

Không xác định quy trình xử lý cảnh báo

Một cảnh báo chỉ có giá trị nếu có người hoặc hệ thống tiếp nhận và xử lý.

Do đó cần xác định:

Alert → Verification → Response → Recording

Không quản lý quyền truy cập dữ liệu

Video CCTV có thể chứa thông tin về con người, hoạt động và tài sản của doanh nghiệp.

Vì vậy cần có:

• Phân quyền.
• Tài khoản người dùng.
• Nhật ký truy cập.
• Quy định truy xuất.
• Chính sách lưu trữ.
• Kiểm soát việc sao chép/chia sẻ dữ liệu.

Doanh nghiệp cũng cần xem xét các yêu cầu pháp lý hiện hành liên quan đến dữ liệu cá nhân, quyền riêng tư và việc sử dụng hình ảnh.

CCTV nằm ở đâu trong kiến trúc công nghệ an ninh doanh nghiệp?

Có thể hình dung kiến trúc theo các cấp:

Camera → CCTV System → Security Monitoring → Integrated Security System → Security Management

CCTV là một lớp rất quan trọng, nhưng không phải toàn bộ hệ thống công nghệ an ninh.

Trong kiến trúc rộng hơn, CCTV có thể kết nối với:

• Access Control.
• Alarm.
• LPR/ANPR.
• Intercom.
• VMS.
• Dashboard.
• Control Room.

Từ đó tạo thành một hệ thống có khả năng:

Ghi nhận → Phát hiện → Xác minh → Phản ứng → Truy xuất → Đánh giá

CCTV có vai trò gì trong quản trị an ninh?

Ở cấp độ thấp nhất, CCTV giúp doanh nghiệp:

Nhìn thấy những gì đang xảy ra.

Ở cấp độ hệ thống, CCTV giúp:

Ghi nhận và truy xuất sự kiện.

Khi được tích hợp với các hệ thống khác:

CCTV hỗ trợ phát hiện và xác minh rủi ro.

Khi dữ liệu được đưa vào quản trị:

CCTV trở thành nguồn dữ liệu phục vụ đánh giá rủi ro, KPI và quyết định.

Đây chính là lý do không nên đánh giá hiệu quả CCTV chỉ bằng:

“Có bao nhiêu camera?”

Mà cần đánh giá bằng:

“Hệ thống giúp doanh nghiệp kiểm soát rủi ro tốt hơn như thế nào?”

Khi nào doanh nghiệp nên nâng cấp hệ thống CCTV?

Doanh nghiệp nên xem xét đánh giá hoặc nâng cấp khi xuất hiện một hoặc nhiều dấu hiệu:

• Camera không bao phủ các khu vực rủi ro quan trọng.
• Hình ảnh không đủ để xác minh sự kiện.
• Thời gian lưu trữ không đáp ứng nhu cầu.
• Hệ thống thường xuyên mất kết nối.
• Không có quản lý tập trung.
• Không có cảnh báo sự kiện.
• Không thể tích hợp với Access Control hoặc Alarm.
• Khó truy xuất video.
• Không kiểm soát được quyền truy cập dữ liệu.
• Hệ thống không còn khả năng mở rộng.

Quan trọng hơn, doanh nghiệp nên nâng cấp khi mô hình rủi ro thay đổi.

Ví dụ:

Doanh nghiệp mở thêm kho → cần đánh giá lại vùng giám sát.

Lưu lượng phương tiện tăng → cần đánh giá LPR/ANPR.

Xuất hiện yêu cầu kiểm soát khu vực hạn chế → cần xem xét tích hợp Access Control.

Số lượng camera tăng mạnh → cần đánh giá lại VMS, Network và Storage.

CCTV trong hệ thống an ninh tổng thể của doanh nghiệp

CCTV là một thành phần quan trọng trong hệ thống công nghệ an ninh doanh nghiệp, nhưng hiệu quả của CCTV phụ thuộc vào cách nó được kết nối với con người, quy trình và các công nghệ khác.

Doanh nghiệp có thể bắt đầu từ việc xác định:

RỦI RO → MỤC TIÊU KIỂM SOÁT → KHU VỰC → YÊU CẦU HÌNH ẢNH → CÔNG NGHỆ → VẬN HÀNH

Thay vì:

CAMERA → CAMERA → CAMERA

Đây cũng là nguyên tắc xuyên suốt trong cách SEKIN tiếp cận công nghệ an ninh: công nghệ cần phục vụ mục tiêu kiểm soát rủi ro, chứ không phải đầu tư thiết bị vì bản thân thiết bị.

CCTV và dịch vụ bảo vệ: Công nghệ không thay thế con người

Một hệ thống CCTV có thể ghi nhận hàng nghìn sự kiện mỗi ngày, nhưng để biến dữ liệu thành hành động vẫn cần:

• Nhân viên giám sát.
• Nhân viên bảo vệ tại mục tiêu.
• Ca trưởng.
• Chỉ huy mục tiêu.
• Cán bộ nghiệp vụ.
• Quy trình phản ứng.
• Cơ chế báo cáo.

Vì vậy, mô hình hiệu quả thường là: CÔNG NGHỆ + CON NGƯỜI + QUY TRÌNH

Trong đó CCTV giúp tăng khả năng quan sát và cung cấp dữ liệu; lực lượng an ninh thực hiện xác minh, phản ứng và xử lý theo phương án bảo vệ.

Doanh nghiệp có thể tham khảo hệ thống Dịch vụ bảo vệ SEKIN để hiểu cách công nghệ được kết hợp với lực lượng bảo vệ trong mô hình an ninh thực tế.

Đồng thời, các nguyên tắc về công nghệ, giám sát, kiểm soát rủi ro và vận hành được hệ thống hóa trong Kiến thức nghiệp vụ SEKIN.

Đối với doanh nghiệp muốn xây dựng năng lực vận hành, công tác đào tạo nhân viên bảo vệ cũng cần được thiết kế để lực lượng tại mục tiêu biết cách tiếp nhận cảnh báo, quan sát CCTV, xác minh sự kiện và phối hợp xử lý. Có thể tham khảo Công tác đào tạo nhân viên bảo vệ.

Kết luận

Hệ thống CCTV là một hệ thống công nghệ dùng để thu thập, truyền tải, xử lý, lưu trữ, hiển thị và quản lý dữ liệu hình ảnh phục vụ giám sát.

Một hệ thống CCTV doanh nghiệp hoàn chỉnh không chỉ gồm camera mà còn bao gồm:

Camera → Network → Processing → Storage → VMS → Monitoring → Analytics → People → Process

Giá trị của CCTV cũng không nằm đơn thuần ở độ phân giải hay số lượng camera.

Giá trị thực sự nằm ở khả năng:

GHI NHẬN → PHÁT HIỆN → XÁC MINH → PHẢN ỨNG → TRUY XUẤT → CẢI TIẾN

Và khi CCTV được tích hợp với Access Control, Alarm, LPR/ANPR, VMS và các nền tảng dữ liệu, nó trở thành một thành phần quan trọng trong kiến trúc giám sát và quản trị an ninh doanh nghiệp.
